| ब्रांड नाम: | Suzhou Desisen (DSS) Electronics |
| मॉडल संख्या: | DSS-1020 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD $5999 |
| भुगतान की शर्तें: | एल/सी,टी/टी |
| आपूर्ति करने की क्षमता: | 100 सेट |

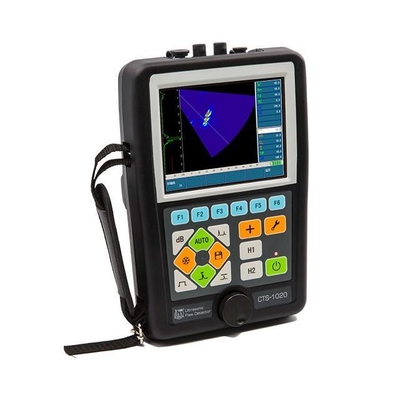

DSS-1020 एक अत्याधुनिक डिजिटल अल्ट्रासोनिक दोष डिटेक्टर है जो तीन उन्नत उत्तेजना तकनीकों को एकीकृत करता है: द्विध्रुवी वर्ग तरंग, मानक वर्ग तरंग, और स्पाइक वेव पल्सर। यह संयोजन स्थिर प्रदर्शन, असाधारण पोर्टेबिलिटी, उपयोगकर्ता के अनुकूल संचालन और उच्च डिग्री की लागत-प्रभावशीलता सुनिश्चित करता है। उपकरण को नए प्रेशर वेसल रेगुलेशन TSG R0004-2009 के अनुपालन में डिज़ाइन किया गया है और यह यूरोपीय मानक EN12668-1:2010 के साथ पूरी तरह से संगत है। इसका औद्योगिक-ग्रेड TFT डिस्प्ले (640x480) बाहरी और सीधी धूप की स्थिति में भी उत्कृष्ट पठनीयता की गारंटी देता है।
6-8 घंटे के निरंतर संचालन के लिए एक उच्च-प्रदर्शन लिथियम बैटरी से लैस और केवल 1.3 किलोग्राम वजन का, DSS-1020 पेट्रोकेमिकल, प्रेशर वेसल, बिजली उत्पादन, रेलवे परिवहन और रक्षा जैसे उद्योगों में मोबाइल या उच्च ऊंचाई वाले गैर-विनाशकारी परीक्षण अनुप्रयोगों के लिए पूरी तरह से उपयुक्त है।
सुपीरियर सिग्नल प्रोसेसिंग: एक उन्नत सर्किट डिज़ाइन दोष इको सिग्नल के त्वरित और सटीक प्रदर्शन और विश्लेषण को सक्षम बनाता है। यह कमजोर संकेतों में सबसे सूक्ष्म विविधताओं और विवरणों के लिए तत्काल प्रतिक्रिया प्रदान करता है, इको डेटा की वास्तविक समय की अखंडता और प्रामाणिकता सुनिश्चित करता है।
उन्नत पल्स जनरेशन: अत्याधुनिक वर्ग तरंग और द्विध्रुवी वर्ग तरंग उत्तेजना तकनीक असाधारण प्रवेश और उच्च सिग्नल-टू-शोर अनुपात (SNR) प्रदान करती है, जो अत्यधिक क्षीणन सामग्री या मोटी वर्कपीस के परीक्षण के लिए आदर्श बनाती है। स्पाइक वेव पल्सर, समायोज्य पल्स चौड़ाई, वोल्टेज और डंपिंग के साथ संयुक्त, पतले वर्कपीस और कंपोजिट सामग्री का निरीक्षण करने के लिए बेहतर रिज़ॉल्यूशन प्रदान करता है।
बढ़ी हुई सिग्नल गुणवत्ता और विश्लेषण: FIR (फाइनाइट इम्प्ल्स रिस्पॉन्स) डिजिटल फ़िल्टरिंग तकनीक सिग्नल-टू-शोर अनुपात में और सुधार करती है। एकीकृत जांच स्पेक्ट्रम विश्लेषण फ़ंक्शन जांच प्रदर्शन विशेषताओं के अधिक विस्तृत मूल्यांकन की अनुमति देता है।
नियामक अनुपालन और डेटा प्रबंधन: EN12668-1:2010 के साथ पूर्ण अनुपालन के लिए डिज़ाइन किया गया। डिवाइस डेटा की निरंतर, दीर्घकालिक रिकॉर्डिंग और भंडारण का समर्थन करता है, जो नए प्रेशर वेसल रेगुलेशन TSG R0004-2009 की सख्त आवश्यकताओं को पूरा करता है।
स्वचालित और कुशल अंशांकन: सामग्री ध्वनि वेग, जांच विलंब और जांच कोण (K-मान) के लिए स्वचालित अंशांकन की सुविधाएँ। यह DAC (दूरी आयाम सुधार) और AVG (दूरी-लाभ-आकार) वक्र बनाने और लागू करने की एक सुविधाजनक प्रक्रिया भी प्रदान करता है।
बहुमुखी कनेक्टिविटी: एक USB HOST इंटरफ़ेस बाहरी USB ड्राइव का उपयोग करके आसान डेटा स्थानांतरण की अनुमति देता है। एक वैकल्पिक वाई-फाई मॉड्यूल अन्य उपकरणों के साथ निर्बाध वायरलेस संचार को सक्षम बनाता है। HDMI वीडियो आउटपुट प्रदर्शन और प्रशिक्षण उद्देश्यों के लिए एकदम सही है।
सटीक स्थान सेवाएं: एक एकीकृत बेइदौ, GPS और LBS पोजिशनिंग मॉड्यूल निरीक्षण स्थल का तेज़ और सटीक भू-स्थान प्रदान करता है।

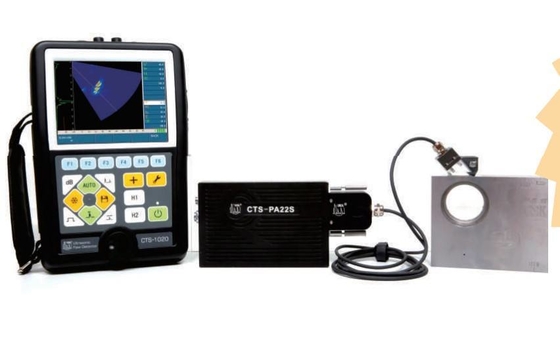

फेज़्ड एरे अपग्रेडबिलिटी: उपकरण को एक बाहरी फेज़्ड एरे मॉड्यूल से सुसज्जित किया जा सकता है, जो इसे एक फेज़्ड एरे सिस्टम की उन्नत निरीक्षण क्षमताओं को प्रदान करने के लिए अपग्रेड करता है।
अनुकूलन विकल्प: उपयोगकर्ता-परिभाषित अनुकूलन प्रदान करता है, जिसमें इनपुट/आउटपुट मॉड्यूल (जैसे, सिंक्रनाइज़ेशन ट्रिगर आउटपुट, अलार्म), एक कैपेसिटिव टचस्क्रीन और प्रोग्रामेबल मेनू शॉर्टकट शामिल हैं।
एर्गोनोमिक डिज़ाइन: संरचना और उपस्थिति को एर्गोनोमिक रूप से अनुकूलित किया गया है। इसमें एक मल्टी-एंगल स्टैंड और हैंडल है, और लगभग 1.3 किलोग्राम (बैटरी और चार्जर सहित) वजन के साथ, यह संचालित करने और ले जाने के लिए असाधारण रूप से सुविधाजनक है।
| फ़ीचर | विनिर्देश |
|---|---|
| क्षीणक त्रुटि | 12dB±1dB |
| समकक्ष इनपुट शोर | ≤ 80 × 10^-9 V/√Hz |
| पल्स प्रकार | स्पाइक वेव, नेगेटिव स्क्वायर वेव, बाइपोलर स्क्वायर वेव |
| ट्रांसमिट वोल्टेज | 50V से 250V, 50V की वृद्धि में समायोज्य |
| ऑपरेटिंग मोड | सिंगल प्रोब, डुअल प्रोब (TR) |
| डंपिंग | 400Ω, 80Ω |
| ऑपरेटिंग फ्रीक्वेंसी | 0.5 से 16 मेगाहर्ट्ज, दो चयन योग्य बैंड के साथ |
| लाभ | 0.0 से 110.0 dB, 0.1, 1.0, 2.0, 6.0 dB चरणों में समायोज्य |
| सामग्री वेग | 1000 से 1500 मीटर/सेकंड, निरंतरता में समायोज्य। सामान्य सामग्रियों के लिए 30 प्रीसेट वेग मान शामिल हैं। |
| डिटेक्शन रेंज | 0 से 10,000 मिमी (स्टील अनुदैर्ध्य तरंग में), 0.1 मिमी के न्यूनतम चरण के साथ लगातार समायोज्य। |
| सुधार मोड | पॉजिटिव हाफ-वेव, नेगेटिव हाफ-वेव, फुल-वेव, आरएफ (रेडियो फ्रीक्वेंसी) |
| नमूनाकरण आवृत्ति | 400 मेगाहर्ट्ज |
| गेट और अलार्म | दो स्वतंत्र गेट। चयन योग्य अलार्म: गेट एंट्री (पॉजिटिव), गेट एग्जिट (इको का नुकसान), DAC वक्र अलार्म। अलार्म सिग्नल: श्रव्य और दृश्य। |
| माप मोड | पीक, फ्लैंक (एज) |
| डिस्प्ले | 5.7" TFT रंग LCD, 640 x 480 रिज़ॉल्यूशन |
| पल्स विस्थापन | -7.5 से 3000 µs |
| प्रोब शून्य ऑफसेट | 0 से 999.9 µs |
| पल्स पुनरावृत्ति आवृत्ति | 25 से 800 हर्ट्ज, स्वचालित और मैनुअल समायोजन मोड के साथ |
| ऊर्ध्वाधर रैखिकता | ≤ 3.0% |
| क्षैतिज रैखिकता | ≤ 0.2% |
| संवेदनशीलता मार्जिन | > 60 dB (200Φ2 फ्लैट बॉटम होल के साथ) |
| रिज़ॉल्यूशन | > 36 dB (5P14 जांच के साथ) ,≥26dB(2.5P20) |
| डायनामिक रेंज | ≥ 32 dB |
| अस्वीकृति (दबाएं) | (0 से 90)%, रैखिकता या लाभ को प्रभावित नहीं करता है |
| इलेक्ट्रॉनिक शोर स्तर | ≤ 10% (250 मिमी पर स्टील अनुदैर्ध्य तरंग के लिए) |
| कनेक्टर | BNC (Q9 प्रकार); USB HOST; HDMI; समर्पित फेज़्ड एरे मॉड्यूल ; एनकोडर |
| बिजली की आपूर्ति | उच्च क्षमता वाली लिथियम बैटरी जिसमें कोई मेमोरी प्रभाव नहीं है, 8 घंटे से अधिक निरंतर संचालन प्रदान करती है; एकीकृत चार्जर। एसी पावर 220V |
| अल्ट्रासोनिक मानक | EN12668-1 के साथ संगत; JB/T 10061-1999 मानक का अनुपालन करता है। |
| वज़न | लगभग। 1.3 किलो (बैटरी और बिल्ट-इन चार्जर सहित) |
| आयाम (H×W×D) | 251.5 मिमी × 171 मिमी × 62.5 मिमी |
