| ब्रांड नाम: | Suzhou Desisen (DSS) Electronics |
| मॉडल संख्या: | DSS-PAUT28 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| कीमत: | USD $50000 |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति करने की क्षमता: | 100 सेट |
चैनल पैरामीटर |
|
|
PA/TFM मोड
|
32:128 चैनल
|
|
UT मोड
|
2 चैनल
|
|
TOFD मोड
|
2 चैनल
|
पारंपरिक अल्ट्रासाउंड प्रदर्शन सूचकांक |
|
|
PRF
|
25Hz~ 10kHz
|
|
उत्सर्जन वोल्टेज
|
75V~ 250V (50Ω लोड)
|
|
पल्स चौड़ाई
|
30Ns~ 1000ns, चरण 5ns
|
|
डैम्पिंग
|
400Ω , 80Ω
|
|
नमूनाकरण आवृत्ति
|
100MHz
|
|
बैंडविड्थ
|
मल्टी-बैंड कवरेज 0.5MHz~ 20MHz (-3dB)
|
|
लाभ
|
0.0dB~ 110.0dB
|
|
संवेदनशीलता मार्जिन
|
≥ 60dB (नैरोबैंड), ≥ 52dB (वाइडबैंड) (2.5P20, 2000022 2 फ्लैट बॉटम होल)
|
|
ऊर्ध्वाधर रैखिक
|
≤3%
|
|
क्षैतिज रैखिक
|
≤0.1%
|
|
रिज़ॉल्यूशन
|
≥26dB (2.5P20)
|
|
डायनेमिक रेंज
|
≥30dB
|
|
नमूनाकरण आवृत्ति
|
100MHz
|
|
फ़िल्टर
|
उच्च-पास, निम्न-पास, एकाधिक संकीर्णबैंड
|
|
पहचान
|
सकारात्मक, नकारात्मक, पूर्ण तरंग, रेडियो फ्रीक्वेंसी (TOFD मोड)
|
|
चैनल
|
दोहरा-चैनल
|
|
अधिकतम रेंज
|
10000mm (स्टील अनुदैर्ध्य तरंग)
|
|
माप गेट
|
A,B,G
|
|
गेट स्टार्टिंग पॉइंट
|
पूर्ण रेंज
|
|
गेट चौड़ाई
|
गेट के शुरुआती बिंदु से लेकर पूरी रेंज तक
|
|
गेट ऊंचाई
|
1~ 99%
|
|
अलार्म
|
ध्वनि और प्रकाश अलार्म
|
|
माप मोड
|
सीमा, पीक
|
|
TCG
|
16 बजे
|
फेज़्ड एरे/कुल फोकसिंग प्रदर्शन संकेतक |
|
|
चैनलों की संख्या
|
32:128 चैनल
|
|
अधिकतम एपर्चर
|
32-तत्व सरणी
|
|
सरणी तत्वों की अधिकतम समर्थित संख्या
|
128 सरणी तत्व
|
|
फोकस नियम
|
1024 से कम नहीं
|
|
स्कैनिंग कोण रेंज
|
-89°~ 89°
|
|
अंशांकन फ़ंक्शन
|
ध्वनि वेग, विलंब, TCG, ACG, एन्कोडर
|
|
पहचान रेंज
|
1000mm
|
|
न्यूनतम कोण चरण
|
0.1°, स्वचालित अनुकूलन फ़ंक्शन के साथ
|
|
नमूनाकरण आवृत्ति
|
100MHz, 10bit
|
|
पहचान
|
पूर्ण तरंग
|
|
ए स्वीप वेव हाइट डिस्प्ले
|
800% तक
|
|
समायोज्य एनालॉग लाभ
|
80dB
|
|
अधिकतम पुनरावृत्ति आवृत्ति
|
20kHz
|
|
उत्सर्जन वोल्टेज
|
20V~ 110V (50Ω लोड)
|
|
पल्स मोड
|
बाइपोलर स्क्वायर वेव
|
|
पल्स चौड़ाई
|
30Ns~ 1000ns, चरण 5ns
|
|
बैंडविड्थ
|
मल्टी-बैंड कवरेज 0.5MHz~ 20MHz (-3dB)
|
|
फ़िल्टरिंग
|
उच्च-पास, निम्न-पास, एकाधिक संकीर्णबैंड
|
|
ट्रिगर
|
एन्कोडर, टाइम बेस
|
|
माप मोड
|
सीमा, पीक
|
|
डिस्प्ले रीडिंग
|
आयाम, ध्वनि पथ, क्षैतिज, गहराई
|
|
माप रिज़ॉल्यूशन
|
0.5mm
|
|
स्कैन प्रकार
|
लाइन स्कैन, सेक्टर स्कैन, सी-स्कैन, डी-स्कैन, कुल फोकसिंग विधि (TFM)
|
|
स्कैनिंग लंबाई
|
15 मीटर से कम नहीं
|
|
स्कैनिंग गति
|
30mm/s से कम नहीं
|
|
TFM इमेजिंग
|
वास्तविक समय 2D
|
|
TFM फोकस गणना
|
1 मिलियन बिंदुओं तक
|
|
3D पुनर्निर्माण इमेजिंग
|
हाँ
|

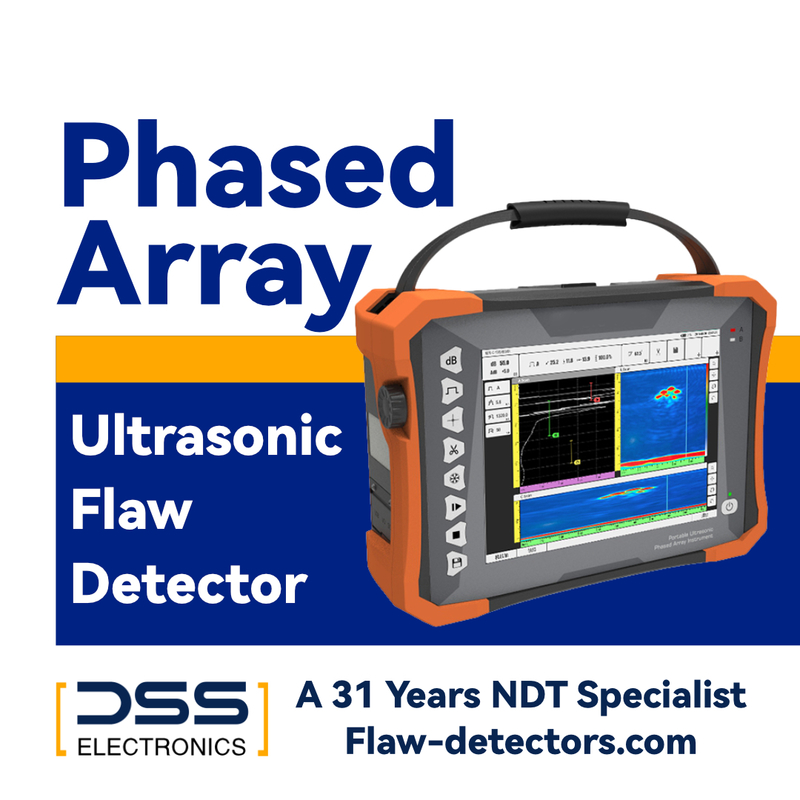

DSS-PAUT28 एक अत्याधुनिक पोर्टेबल फेज़्ड एरे अल्ट्रासाउंड डिटेक्टर है जिसमें 32:128 डिटेक्शन चैनल हैं। यह बहुमुखी उपकरण निरीक्षण कार्यों का एक व्यापक सूट एकीकृत करता है, जिसमें शामिल हैं:पारंपरिक अल्ट्रासाउंड
टाइम-ऑफ़-फ़्लाइट डिफ़्रैक्शन (TOFD)
पारंपरिक फेज़्ड एरे
पूर्ण-फोकस्ड इमेजिंग
एक साथ TOFD और फेज़्ड एरे स्वीपिंग
(दोहरे-एरे जांच का समर्थन)मजबूत क्षेत्र उपयोग के लिए डिज़ाइन किया गया, DSS-PAUT28 में
वाटरप्रूफ और ऑयल-प्रूफ पैनल और सहज टच-स्क्रीन ऑपरेशन है। यह सभी निरीक्षणों के लिए पूर्ण डेटा रिकॉर्डिंग सुनिश्चित करता है, जो इसे एक अग्रणी बुद्धिमान फेज़्ड एरे अल्ट्रासाउंड परीक्षण उपकरण समाधान बनाता है।मुख्य अनुप्रयोग क्षेत्र:
में पारंपरिक और विशेष वेल्ड निरीक्षण:
